W przemyśle, w którym temperatura i korozja stanowią codzienne wyzwania, wybór odpowiedniego układu filtracyjnego ma kluczowe znaczenie dla efektywności procesu i trwałości instalacji. W artykule omawiam, dlaczego warto rozważyć filtry ze stali nierdzewnej, jakie korzyści niosą różne konstrukcje — od filtrów siatkowych do filtrów warstwowych — oraz jak dobierać, montować i konserwować takie rozwiązania, aby służyły przez wiele lat. Tekst kieruję do inżynierów procesowych, specjalistów utrzymania ruchu oraz menedżerów zakupów poszukujących rzetelnych informacji przed podjęciem decyzji.
Dlaczego stal nierdzewna to dobry wybór dla filtrów pracujących w wysokich temperaturach?
Stal nierdzewna jest powszechnie stosowana w aplikacjach przemysłowych ze względu na połączenie istotnych cech: odporność na korozję, stabilność mechaniczną w szerokim zakresie temperatur oraz możliwość obróbki i spawania. W kontekście filtracji te właściwości przekładają się na dłuższą żywotność, mniejsze ryzyko uszkodzeń mechanicznych oraz zdolność pracy w środowiskach agresywnych chemicznie.
W praktyce oznacza to, że filtry ze stali nierdzewnej sprawdzą się zarówno w instalacjach parowych, jak i w systemach odprowadzania spalin, kompresorach czy w procesach z wysoką temperaturą medium roboczego. Ich konstrukcja pozwala zachować właściwości filtracyjne przy jednoczesnym minimalizowaniu odkształceń termicznych.
Rodzaje filtrów ze stali nierdzewnej: od filtrów siatkowych do filtrów warstwowych
Na rynku dostępne są różne konstrukcje filtrów ze stali nierdzewnej, z których każda ma swoje zalety i ograniczenia. Znajomość podstawowych typów pozwala dobrać rozwiązanie adekwatne do konkretnego procesu.
Filtry siatkowe
Filtry siatkowe to klasyka filtracji mechanicznej. Składają się z plecionej lub perforowanej siatki ze stali nierdzewnej, dostępnej w różnych gęstościach oczek. Ich zaletami są prostota konstrukcji, łatwość czyszczenia (płukanie, mycie ultradźwiękowe) oraz niska różnica ciśnień przy dużym przepływie.
„W mojej pracy często sięgam po filtry siatkowe — ich regeneracja i przewidywalność działania to ogromne ułatwienie przy planowaniu przeglądów” — inż. Marek Kowalski, specjalista ds. utrzymania ruchu.
W zastosowaniach wysokotemperaturowych kluczowe jest dobranie właściwego gatunku stali (np. 304, 316, a tam, gdzie wymagana jest wyższa odporność termiczna — specjalne stopy) oraz konstrukcji ramy zabezpieczającej siatkę przed odkształceniami termicznymi.
Filtry warstwowe
Filtry warstwowe opierają się na układzie kilku warstw materiału filtracyjnego o różnej porowatości. W wykonaniu ze stali nierdzewnej warstwy mogą składać się z cienkich arkuszy plecionej siatki o zmiennej gęstości, co pozwala separować zanieczyszczenia o różnych rozmiarach cząstek w jednym elemencie. To rozwiązanie zwiększa skuteczność filtracji i wydłuża żywotność wkładu.
Filtry warstwowe sprawdzają się tam, gdzie wymagane jest stopniowanie zatrzymywania cząstek — na przykład w systemach procesowych poddawanych cyklicznym obciążeniom, gdzie jednoznaczna separacja zanieczyszczeń ma kluczowe znaczenie.
„Gdy proces wymaga jednoczesnej separacji grubszych zabrudzeń i pyłów o drobnej frakcji, filtry warstwowe często stanowią najlepszy kompromis między skutecznością a kosztami eksploatacji” — dr Anna Nowak, konsultant ds. filtracji przemysłowej.
Zalety i ograniczenia poszczególnych rozwiązań
W praktyce wybór między filtrami siatkowymi a filtrami warstwowymi zależy od wielu czynników: rodzaju medium, temperatury pracy, dopuszczalnej różnicy ciśnień, dostępności serwisu oraz kosztów. Poniżej zestawienie najważniejszych cech.
| Cecha | Filtry siatkowe | Filtry warstwowe |
|---|---|---|
| Skuteczność filtracji | Dobra dla dużych i średnich cząstek | Wysoka — możliwość separacji różnych frakcji |
| Różnica ciśnień | Niska przy dużych przepływach | Może być wyższa, zależnie od konstrukcji |
| Odporność termiczna | Wysoka, zależna od gatunku stali | Wysoka, korzystne rozłożenie obciążeń |
| Serwis i czyszczenie | Bardzo łatwe (czyszczenie mechaniczne, płukanie) | Możliwość regeneracji, ale proces bardziej złożony |
| Koszt | Relatywnie niski | Wyższy, ale w wielu zastosowaniach zwraca się dłuższą żywotnością |
Zastosowania wysokotemperaturowe — gdzie sprawdzają się filtry ze stali nierdzewnej?
Filtry ze stali nierdzewnej znajdują zastosowanie w wielu gałęziach przemysłu, gdzie występują podwyższone temperatury. Przykłady aplikacji:
- systemy parowe i kondensacyjne, gdzie temperatury przekraczają 100°C;
- linie produkcyjne w przemyśle chemicznym i petrochemicznym, przy procesach ewaporacji i rektyfikacji;
- systemy odprowadzania spalin, gdzie konieczne jest separowanie popiołów i cząstek stałych;
- procesy metalurgiczne i odlewnicze, w których filtracja chłodziwa i sprężonego powietrza ma kluczowe znaczenie;
- kotły i wymienniki ciepła, gdzie zabezpieczenie instalacji przed zatkaniem wpływa na efektywność energetyczną.
W każdej z tych aplikacji istotne jest dobranie odpowiedniego materiału (np. SS304 lub SS316L) zgodnie z warunkami chemicznymi i parametrami termicznymi. Często konieczne jest też zastosowanie powłok ochronnych lub uszczelek wysokotemperaturowych, zwłaszcza przy cyklicznych zmianach temperatury.
Jak dobierać filtry ze stali nierdzewnej odporne na wysokie temperatury?
Dobór filtra to proces wieloetapowy. Poniżej lista kroków, które warto przejść przed zakupem:
- Analiza medium: rodzaj zanieczyszczeń (cząstki stałe, włókna, emulsje), ich rozmiar i stężenie.
- Określenie parametrów pracy: maksymalna temperatura, ciśnienie robocze, przepływ i dopuszczalna różnica ciśnień.
- Wybór konstrukcji: filtry siatkowe dla prostych zastosowań i dużych przepływów; filtry warstwowe tam, gdzie wymagana jest wielostopniowa separacja.
- Dobór materiałów i gatunku stali: obecność czynników chemicznych (chlorki, siarka) może wymagać stali o wyższej odporności korozyjnej.
- Opcje serwisowe: łatwość demontażu, dostępność wkładów oraz możliwość czyszczenia na miejscu.
- Testy przed wdrożeniem: tam, gdzie to możliwe — prototyp lub test w warunkach rzeczywistych.
Uwaga: przy pracy w temperaturach przekraczających standardowe zakresy (np. powyżej 600°C) projektowanie filtrów powinno uwzględniać rozszerzalność termiczną, stabilność strukturalną oraz wpływ wysokiej temperatury na strukturę stali. W takich przypadkach współpraca z dostawcą i odpowiednie badania materiałowe są niezbędne.
Montaż, eksploatacja i konserwacja — dobre praktyki
Prawidłowy montaż i regularna konserwacja są niezbędne, by utrzymać parametry filtracji i wydłużyć żywotność elementów. Oto praktyczne wskazówki:
- Podczas instalacji zapewnij równomierne podparcie korpusu filtra, aby uniknąć punktowych naprężeń przy nagłych zmianach temperatury.
- Stosuj uszczelki i elementy mocujące przystosowane do przewidywanych temperatur — standardowe uszczelki gumowe ulegają degradacji.
- Wprowadź harmonogram czyszczenia i kontroli różnicy ciśnień; szybki wzrost ΔP jest pierwszym sygnałem zapchania.
- Przy regeneracji elementów filtracyjnych stosowanych w filtrach siatkowych preferuj metody mechaniczne lub płukanie strumieniowe; unikaj agresywnego chemicznego czyszczenia, chyba że producent dopuszcza takie zabiegi.
- Dokumentuj wszystkie operacje serwisowe — pozwoli to identyfikować trendy zużycia i planować wymiany w sposób przewidywalny.
Przykłady zastosowań i korzyści — krótkie studia przypadków
Nawet proste zmiany konstrukcyjne mogą przynieść wymierne korzyści. Dwa skrócone przykłady:
- Zakład przetwórstwa chemicznego zastosował filtry ze stali nierdzewnej w obiegu chłodziwa kotła parowego. Po wprowadzeniu okresowego płukania wkładów siatkowych różnica ciśnień utrzymała się na stabilnym poziomie, co wydłużyło interwały serwisowe o 40%.
- Produkcja ceramiki borykała się z drobnymi cząstkami pyłu osadzającymi się w wymiennikach. Wymiana prostych wkładów na filtry warstwowe umożliwiła wielostopniową separację i zmniejszyła częstotliwość awarii pomp transportowych.
Najczęstsze błędy przy wyborze i jak ich uniknąć
Doświadczenie pokazuje, że wiele problemów można uniknąć, stosując kilka prostych zasad:
- Nie dobierać filtra „na oko” — konkretne dane (temperatura, skład medium, przepływ) powinny determinować wybór.
- Nie oszczędzać na materiałach uszczelek i mocowań; ich degradacja często prowadzi do awarii przy wysokich temperaturach.
- Pamiętać o testach wstępnych — nawet najlepsza specyfikacja teoretyczna może wymagać korekt w warunkach rzeczywistych.
Podsumowanie — jak podejść do decyzji zakupowej?
Wybór między filtrami siatkowymi, filtrami warstwowymi i innymi rozwiązaniami ze stali nierdzewnej powinien opierać się na rzetelnej analizie procesu. Kluczowe kryteria to: rodzaj zanieczyszczeń, temperatura pracy, wymagania dotyczące różnicy ciśnień, możliwości serwisowe oraz budżet eksploatacyjny. Stal nierdzewna zapewnia wytrzymałość i odporność korozyjną, lecz to projekt i eksploatacja decydują o końcowym powodzeniu instalacji.

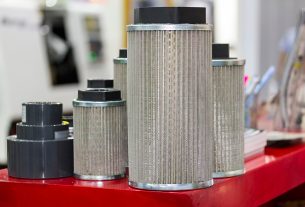

Filtr siatkowy w ramie ze stali nierdzewnej — prosta konstrukcja i łatwość czyszczenia.

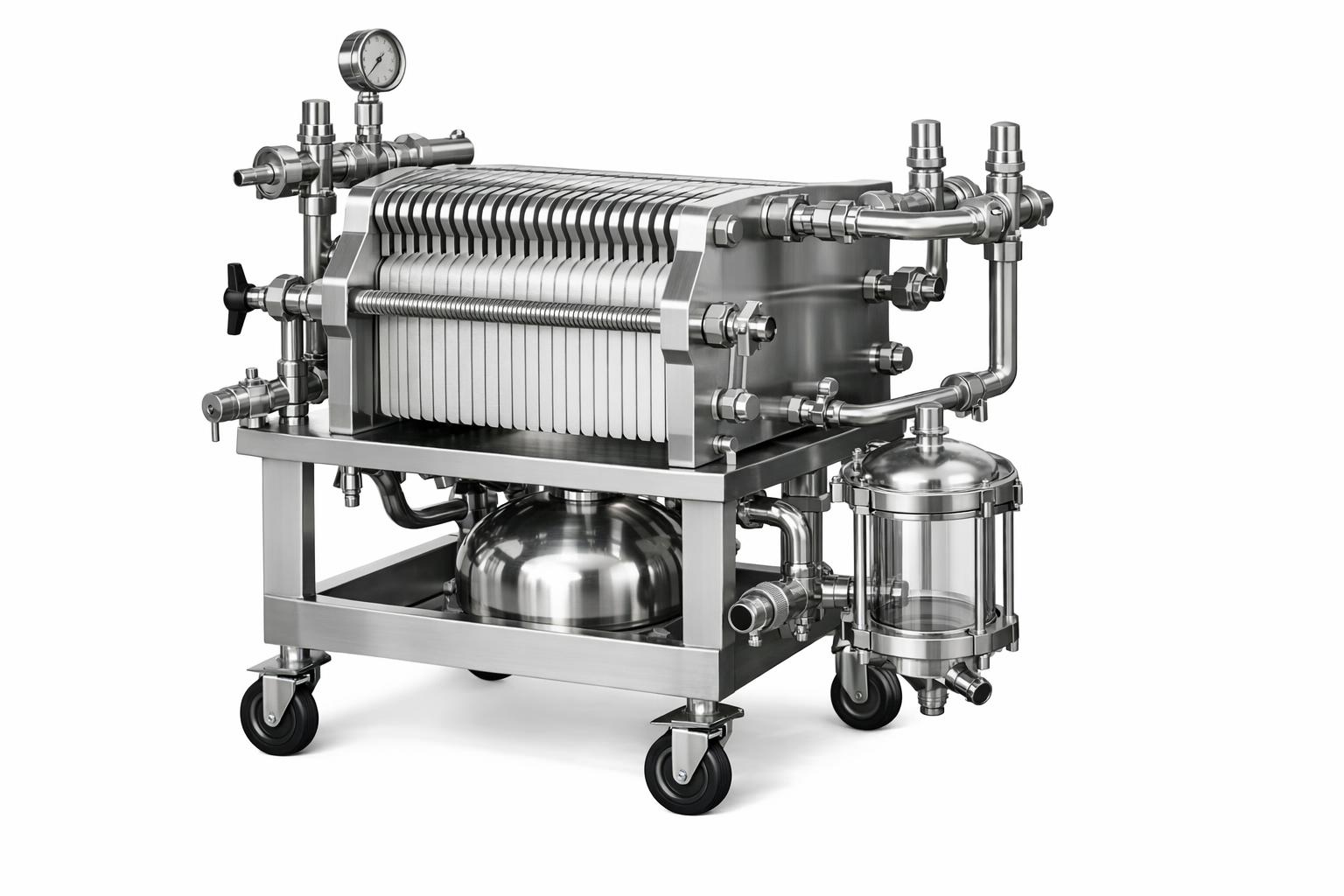

Modułowy filtr warstwowy — możliwość dopasowania warstw filtracyjnych do wymagań procesu.
FAQ — najczęściej zadawane pytania
Jaką temperaturę wytrzymują standardowe filtry ze stali nierdzewnej?
To zależy od gatunku stali: najpopularniejsze typy (SS304, SS316) pracują bez problemu w typowych aplikacjach przemysłowych — do kilkuset stopni Celsjusza. Dla ekstremalnych temperatur konieczne jest zastosowanie specjalnych stopów oraz konsultacja z dostawcą.
Czy filtry siatkowe nadają się do filtracji bardzo drobnych cząstek?
Filtry siatkowe są efektywne przy separacji większych i średnich cząstek. Do bardzo drobnych frakcji częściej stosuje się filtry warstwowe lub specjalne wielowarstwowe wkłady filtracyjne.
Jak często należy czyścić filtry w instalacjach wysokotemperaturowych?
Częstotliwość zależy od obciążenia zanieczyszczeniami i charakteru procesu. Najbardziej praktyczne jest monitorowanie różnicy ciśnień i ustalanie procedur serwisowych na podstawie obserwowanych trendów (np. co kilka tygodni lub miesięcy). Regularny harmonogram zapewnia stabilność pracy i zmniejsza ryzyko awarii.
Wnioski
Filtry ze stali nierdzewnej łączą odporność na korozję z możliwością pracy w podwyższonych temperaturach. Przy wyborze między filtrami siatkowymi a filtrami warstwowymi warto kierować się rodzajem medium, wymaganiami procesowymi i możliwościami serwisowymi. Dobrze dobrany filtr nie tylko chroni instalację, lecz także poprawia efektywność procesu — redukując przestoje i koszty eksploatacji. Inwestycja w odpowiedni materiał i projekt szybko przynosi korzyści w postaci mniejszej liczby awarii i dłuższej żywotności urządzeń.
